產品型號：WZ41H
產品口徑：DN15-DN300
產品壓力：150LB-300LB
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦美標波紋管閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

美標波紋管閘閥產品概述:
法蘭連接美標波紋管閘閥適用于公稱壓力CLASS150～900LBS,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標波紋管閘閥的主要結構特點：1、產品結構合理、密封可靠、性能優良、造型美觀；2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；4、雙重密封，性能更可靠；5、閥桿升降位置指示，更直觀；6、零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

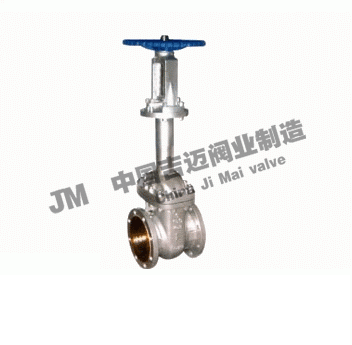

美標波紋管閘閥

主要外型尺寸、連接尺寸和重量

美標波紋管閘閥外形尺寸圖

型號	WZ41-150LB
壓力等級	150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

型號	WZ41-300LB
壓力等級	300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

型號	WZ41-600LB
壓力等級	600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730

主要零部件材質

美標波紋管閘閥總裝圖

序號	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	閥板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	墊片	柔性石墨+不銹鋼
5	雙頭螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波紋管組件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A536 Gr.60-40-18、A216-WCB

技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
驅動方式	電動
設計標準	API1600、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598、API6D

產品性能規范

公稱壓力（LB）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5
