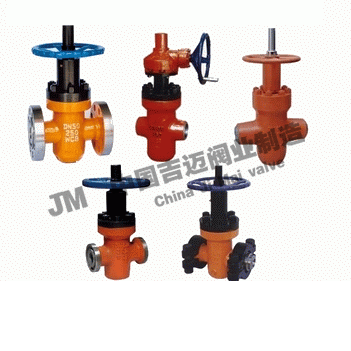

油田用平板閘閥

產品概述：

油田用平板閘閥，結構合理，密封可靠操作輕便，且可用于節流，尤其適用于工作壓力≤42MP，工作溫度≤120℃的水，油，泥漿，天然氣管線作控制介質流動的啟閉及調節裝置

公稱壓力PN (MPa)	公稱通徑DN(mm)	外形尺寸
		L	L1	H	H1	Dn	D1	D2	D	b	Z-Φd	D0
16 20	25	210	377	205	250	25	50.8	101.5	150	29	4-26	200
	32	230	397	220	260	29	60.32	11 1	160	29	4-26	240
	40	260	447	254	294	36	68.27	124	180	32	4-30	280
	50	300	528	312	364	45	95.25	165	215	39	8-26	300
	65	340	574	330	402	58	107.95	190.5	245	42	8-30	320
	80	390	618	411	495	72	123.82	190.5	240	39	8-26	360
	100	450	702	443	543	90	149.22	235	295	45	8-33	400
	150	600	904	605	752	135	211.15	317.5	380	56	12-33	600
	200	750	1098	710	840	180	269.88	393.5	470	64	12-39	650
25 35	25	210	377	205	240	23	50.8	101.5	150	29	4-26	200
	32	230	397	220	260	29	60,32	111	160	29	4-26	240
	40	260	447	254	294	36	68.27	124	180	32	4-30	280
	50	300	528	312	364	45	95.25	165	215	39	8-26	300
	65	340	574	330	402	58	107.95	190.5	245	42	8-30	320
	80	390	642	41 1	495	72	136.52	203	265	48	8-33	360
	100	450	728	443	543	90	161.92	241.5	310	55	8-36	400
	150	600	969	605	752	135	211.18	317.5	395	83	12-39	600
	200	750	1206	710	840	180	269.88	393.5	485	92	12-45	650
45	25	210	409	205	240	23	60.32	108	160	35	4-26	200
	32	230	444	220	260	29	72.24	130	185	39	4-30	240
	40	260	506	254	294	36	82.55	146	205	45	4-33	280
	50	300	578	312	364	45	101.6	171.5	235	51	8-30	300
	65	340	653	330	402	58	111.12	1 97	265	58	8-33	320
	80	390	753	411	495	72	127.OO	228.5	305	67	8-36	360
	100	450	860	443	543	90	157.18	273	355	77	8-42	400
	150	600	1197	605	752	135	228.60	368.5	485	108	8-55	600
	200	750	1423	710	840	180	279.40	438	550	127	12-55	650

Z43Y油田閘閥外形及連接尺寸 ：
