HQ41X、HQ44X、HQ45X無磨損球形止回閥

產品型號：HQ41X、HQ44X、HQ45X
產品口徑：DN50-DN350
產品壓力：1.0mpa-4.0mpa
連接方式：法蘭
閥體材質：碳鋼，鑄鐵
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦HQ41X、HQ44X、HQ45X無磨損球形止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系

產品概述
HQ41X-10/16、HQ44X-10/16型球形止回閥及HQ45X多球形止回閥，采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門。消聲式關閉，不產生水錘，密封性能好。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。

HQ41X無磨損球形止回閥外形尺寸

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350
L(mm)	216	241	286	305	381	403	495	622	698	787
H(mm)	185	210	245	280	335	400	495	600	715	800

HQ44X無磨損球形止回閥外形尺寸

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300
L(mm)	250	280	310	350	400	450	550	650	750
H(mm)	180	210	225	245	280	320	380	450	510

HQ45X無磨損球形止回閥外形尺寸

公稱通徑DN(mm) 200 250 300 350 400 450 500 600 700 800 900 1000

L(mm) 550 650 750 850 950 1050 1150 1350 1450 1650 1900 2100

H(mm) 510 570 640 715 815 825 980 1155 1260 1350 1660 1700

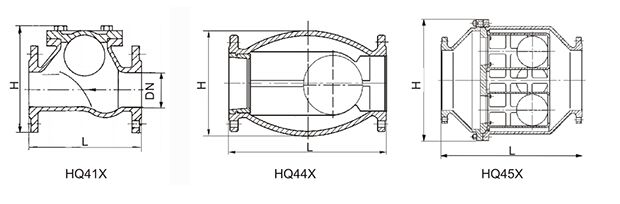

HQ41X、HQ44X、HQ45X無磨損球形止回閥結構圖紙
