上海吉邁閥門制造有限公司主要生產≦D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79
測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
材料
上閥體：鑄鐵、碳鋼、不銹鋼 下閥體：鑄鐵、碳鋼、不銹鋼 蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶板軸：不銹鋼 閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
O型圈：Viton 手柄：鑄鐵、鑄鋁合金
部件列表
1、閥體2、蝶圈3、蝶板4、四氟圈5、碟形彈性墊圈6、手柄定位板7、手柄
|
公稱通徑
|
L
|
D
mm
|
D1
mm
|
D2
mm
|
n-Фd
mm
|
f
mm
|
D0 mm
|
H mm
|
質量
|
|
DN
|
NPS
|
0.6
|
1.0
|
1.6
|
0.6
|
1.0
|
1.6
|
0.6
|
1.0
|
1.6
|
0.6
|
1.0
|
1.6
|
|
40
|
11/2
|
43
|
130
|
150
|
145
|
100
|
110
|
110
|
80
|
88
|
85
|
4-14
|
4-18
|
4-18
|
3
|
264
|
132
|
2.5
|
|
50
|
2
|
43
|
140
|
165
|
160
|
110
|
125
|
125
|
90
|
93
|
100
|
4-14
|
4-18
|
4-18
|
3
|
264
|
132
|
3.5
|
|
65
|
21/2
|
46
|
160
|
185
|
180
|
130
|
145
|
145
|
110
|
106
|
120
|
4-14
|
4-18
|
4-18
|
3
|
290
|
155
|
4.5
|
|
80
|
3
|
46
|
182
|
200
|
195
|
150
|
160
|
160
|
125
|
123
|
130
|
4-18
|
4-18
|
8-18
|
3
|
290
|
160
|
6
|
|
100
|
4
|
52
|
205
|
220
|
215
|
170
|
180
|
180
|
145
|
150
|
155
|
4-18
|
8-18
|
8-18
|
3
|
290
|
165
|
7.5
|
|
125
|
5
|
56
|
235
|
250
|
2445
|
200
|
210
|
210
|
175
|
172
|
185
|
4-18
|
8-18
|
8-18
|
3
|
290
|
190
|
11
|
|
150
|
6
|
56
|
260
|
285
|
280
|
225
|
240
|
240
|
200
|
198
|
210
|
4-18
|
8-23
|
8-23
|
3
|
290
|
215
|
16
|
|
200
|
8
|
60
|
315
|
340
|
335
|
280
|
295
|
295
|
255
|
252
|
265
|
4-18
|
8-23
|
12-23
|
3
|
320
|
275
|
18
|

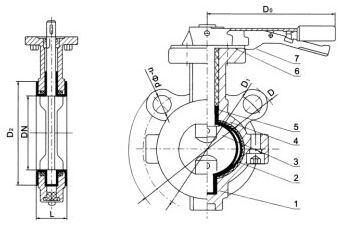

D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥結構圖紙：
