產品型號：ZQDF
產品口徑：DN15-DN100
產品壓力：1.6mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZQDF蒸汽法蘭電磁閥≧也是國內電磁閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

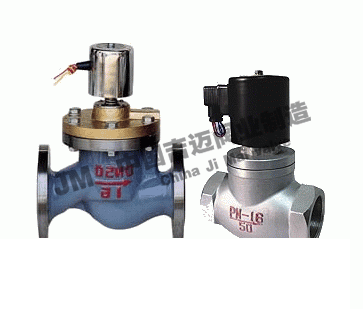

ZQDF蒸汽法蘭電磁閥產品概述：

結構特點

1、集直動式開閥和先導式兩位一體的分步直動式特殊結構。
2、無壓力亦能打開主閥，低壓差流量大，適用面廣。
3、采用聚四氟乙烯密封，耐溫性能好。
4、型式：常閉式。
產品用途
通用類電磁閥，適用于多種介質管路的自動控制，尤其適用于無壓差或低壓力系統，如高位自流水槽、風機、水廠虹吸真空系統等。

ZQDF蒸汽電磁閥規格參數和性能指標

公稱通徑15、20、25、32、40、50mm
公稱壓力0.8Mpa
工作壓差0-0.8Mpa
工作介質蒸汽、液體、空氣、氣體、油≤4°E
適用介質蒸汽、氣體、空氣、油
介質溫度-5～180℃
額定電壓VAC：380、220、110、36 DC：220、110、36、24
功率≤50W

ZQDF蒸汽電磁閥產品規格

型號連接方式連接尺寸 L H KV值閥體材質

ZQDF-15 內螺紋 G1/2″ 82 168 2.8 黃銅精鑄

ZQDF-20 內螺紋 G3/4″ 101 195 5

ZQDF-25 內螺紋 G1″ 110 195 8.5

ZQDF-32 內螺紋 G11/4″ 118 206 12

ZQDF-40 內螺紋 G11/2″ 127 225 18

ZQDF-50 內螺紋 G2″ 127 225 30

ZQDF-15F 法蘭 4-Ф13.5孔距Ф65 101 185 2.8 黃銅精鑄
連體法蘭

ZQDF-20F 法蘭 4-Ф13.5孔距Ф75 107 210 5

ZQDF-25F 法蘭 4-Ф13.5孔距Ф85 106 219 8.5

ZQDF-32F 法蘭 4-Ф17.5孔距Ф100 122 240 12

ZQDF-40F 法蘭 4-Ф17.5孔距Ф110 142 248 18

ZQDF-50F 法蘭 4-Ф17.5孔距Ф125 150 255 30

ZQDF-40F 法蘭 4-Ф17.5孔距Ф100 196 255 18 閥體鑄鐵
閥蓋黃銅

ZQDF蒸汽電磁閥結構圖紙：

ZQDF蒸汽電磁閥結構圖紙
