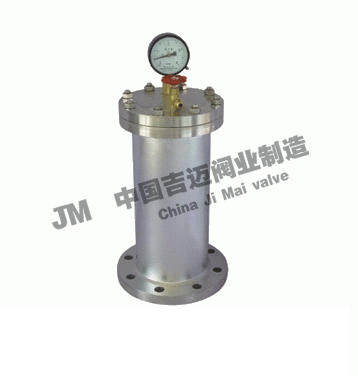

YQ9000活塞式水錘吸納器

上海吉邁閥門制造有限公司主要生產≦YQ9000活塞式水錘吸納器≧也是國內水利控制閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.

一、活塞式水錘吸納器產品概述：

YQ9000活塞式水錘吸納器是一種通過密封氣壓腔對水錘實現緩沖消除管線中因多種原因造成的水錘沖擊波，防止建筑給水管道和設施免遭水錘破壞的水力保護裝置。適用于工礦、企業、高層建筑、電站等各類給排水系統中，利用活塞上腔室中空氣的脹縮，使突發的沖擊波得到緩沖而緩解了力度，最大程度地避免因巨大的水錘沖力造成的設備損壞。該裝置結構簡單，選材精良，使用壽命長。

二、活塞式水錘吸納器工作原理

YQ9000活塞式水錘吸納器內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動。活塞運動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。

三、活塞式水錘吸納器特點

YQ9000活塞式水錘吸納器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護之目的。YQ98002過濾活塞式安全泄壓閥，關閉平穩可靠，消除壓力余波。

四、活塞式水錘吸納器主要零件材料

零件名稱	閥體、閥蓋	活塞	密封圈
主要材料	不銹鋼	鑄銅、不銹鋼	丁腈橡膠

五、活塞式水錘吸納器性能參數:

DN	管徑	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"
	mm	15	20	25	32	40	50	65
L	1.6MPa	200	300	320	340	350	365	465
	2.5MPa	220	320	340	355	380	385	485
DN	管徑	3"	4"	5"	6"	8"	10"	12"
	mm	80	100	125	150	200	250	300
L	1.6MPa	510	575	600	645	755	855	955
	2.5MPa	520	585	600	645	755	855	955

1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。

2、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力

3、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘消除器。

4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。

5、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放氣壓。

6、水錘消除器氣室壓力，維持于管道壓力50%~70%時水錘消除器效果最佳

7、二次側為開放壓力場合，例定水位閥，衛浴器具，水龍頭等注氣1-1.3Kgf/cm2較適合.
