上海吉邁閥門制造有限公司主要生產≦D363H、D663H、D963H焊接式硬密封蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

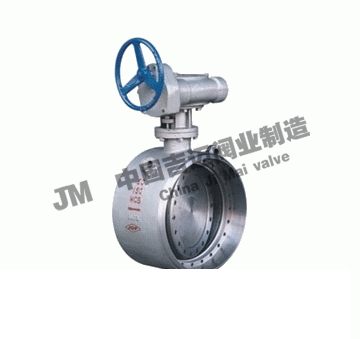

D363H、D663H、D963H焊接式硬密封蝶閥
1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。
4、與管道直接對焊裝配，用戶管道無需法蘭，節省成本。
5、采用優質合金鋼焊接，具有體積小，重量輕
6、采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，具有耐高溫、使用壽命長等特點。
焊接式硬密封蝶閥技術參數：

公稱通徑	DNmm	100～1400
公稱壓力	PNMPa	1	1.6	2.5	4
試驗壓力 PsMPa	強度試驗	1.5	2.4	3.75	6
	密封試驗	1.1	1.76	2.75	4.4
	氣密封試驗	O．5～0.8 MPa
適用介質	水、油品、蒸汽、煤氣、酸、堿等
適用溫度	-196℃～≤600℃

焊接式硬密封蝶閥主要零部件材料：

名稱	材料
閥體	碳鋼、不銹鋼、鉻鉬釩鋼
閥板	碳鋼、不銹鋼、鉻鉬釩鋼
閥桿	2Cr13不銹鋼、鉻鉬釩鋼
密封圈	不銹鋼、軟硬層疊式金屬片
閥座	不銹鋼、堆司太立等硬質合金
填料	柔性石墨

注：工作溫度在 -196 ℃時采用長頸結構， H1可以根據用戶需求決定，并在型號前加 “ D ” 。
焊接式硬密封蝶閥主要外形連接尺寸：

公稱通徑DN（mm）	L	1.0MPa		1.6MPa		2.5MPa		4.0MPa
公稱通徑DN（mm）	L	H1	H	H1	H	H1	H	H1	H
100	190	280	390	280	390	280	390	280	390
125	200	300	420	300	420	300	420	300	420
150	210	320	460	320	460	320	460	320	460
200	230	370	550	370	550	370	550	370	550
250	250	420	620	420	620	420	620	420	620
300	270	500	750	500	750	500	750	500	750
350	290	530	800	530	800	530	800	530	800
400	310	570	870	570	870	570	870	570	870
450	330	600	920	600	920	600	920	600	920
500	350	680	1040	680	1040	680	1040	680	1040
600	390	750	1190	750	1190	750	1190	750	1190
700	430	810	1290	810	1290	810	1290	-	-
800	470	905	1440	905	1440	905	1440	-	-
900	510	960	1550	960	1550	960	1550	-	-
1000	550	1010	1650	1010	1650	1010	1650	-	-
1200	630	1175	1920	1175	1920	1175	1920	-	-
1400	710	1310	2170	1310	2170	-	-	-	-
1600	790	1460	2440	1460	2440	-	-	-	-
1800	870	1560	2650	1560	2650	-	-	-	-
2000	950	1670	2860	1670	2860	-	-	-	-

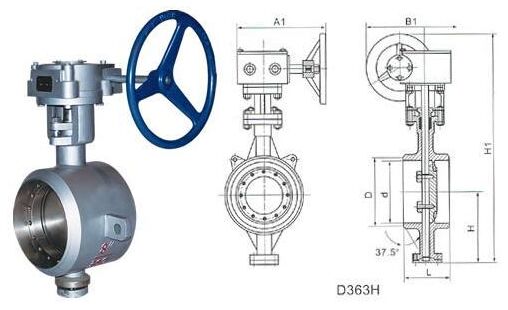

D363H、D663H、D963H焊接式硬密封蝶閥結構圖紙：

D363H、D663H、D963H焊接式硬密封蝶閥結構圖紙
