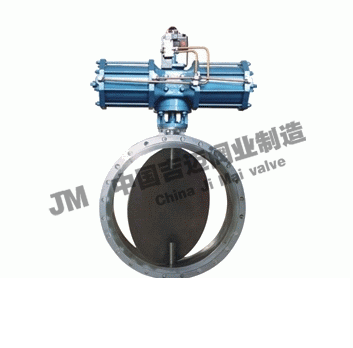

產品型號：D641W
產品口徑：DN50-DN2000
產品壓力：0.6-1.6mpa
連接方式：法蘭
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦氣動通風蝶閥D641W≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、氣動通風蝶閥D641W產品概述：

氣動通風蝶閥本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

二、氣動通風蝶閥的采用標準

設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、氣動通風蝶閥的執行機構

氣動襯氟蝶閥采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

四、氣動通風蝶閥的附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

五、氣動通風蝶閥的主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
適用溫度	氣傳動、電傳動。

六、氣動通風蝶閥的主要零件的材質

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

七、氣動通風蝶閥的外形尺寸

DN	B	D	D1	L	L1	b	n-d
300	170	440	395	600	220	16	12-22
350	170	490	445	655	250	16	12-22
400	190	540	495	705	270	16	16-22
500	190	645	600	805	325	20	20-22
600	210	755	705	1055	510	20	20-26
700	210	860	810	1155	560	20	24-26
800	210	975	920	1255	618	20	24-30
900	250	1075	1020	1355	668	20	24-30
1000	250	1175	1120	1455	718	20	28-30
1200	250	1375	1320	1655	818	20	32-30
1300	250	1475	1420	1755	880	20	32-30
1400	300	1575	1520	1855	918	20	36-30
1500	300	1690	1630	1960	1000	24	36-30
1600	300	1790	1730	2170	1000	24	40-30

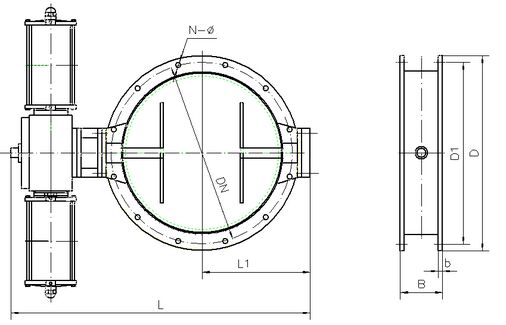

氣動通風蝶閥D641W結構圖紙：

氣動通風蝶閥D641W結構圖紙
