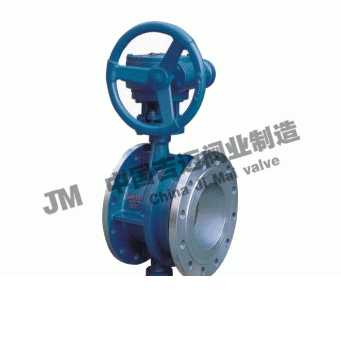

上海吉邁閥門制造有限公司主要生產≦SD343H蝸輪伸縮蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
SD343H蝸輪伸縮蝶閥產品概述：
蝸輪伸縮蝶閥SD343H適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999
蝸輪伸縮蝶閥主要技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用溫度
|
≤80℃
|
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
蝸輪伸縮蝶閥主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、聚四氟、聚內脂、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼、鉻鉬鋼
|
|
伸縮管
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
蝸輪伸縮蝶閥SD343H-6/10/16系列
|
公稱
通徑
|
外形尺寸(參考值)
|
法蘭尺寸和螺栓孔尺寸(標準值)
|
|
H
|
H1
|
設計最
大長度
|
設計最
小長度
|
設計
長度
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
80
|
309
|
186
|
156
|
171
|
180
|
200
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
95
|
337
|
190
|
160
|
175
|
180
|
200
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
98
|
347
|
198
|
166
|
182
|
180
|
200
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
114
|
373
|
228
|
188
|
208
|
180
|
200
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
128
|
405
|
240
|
201
|
220
|
180
|
200
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
139
|
440
|
246
|
206
|
226
|
270
|
280
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
|
200
|
174
|
612
|
265
|
219
|
242
|
400
|
425
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
|
250
|
215
|
693
|
295
|
240
|
267
|
400
|
425
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
|
300
|
245
|
747
|
308
|
254
|
282
|
450
|
560
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
|
350
|
270
|
802
|
327
|
272
|
300
|
450
|
560
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
|
400
|
305
|
991
|
368
|
308
|
338
|
535
|
580
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
|
450
|
325
|
1037
|
370
|
310
|
340
|
535
|
580
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
|
500
|
360
|
1127
|
392
|
332
|
362
|
535
|
580
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
|
600
|
445
|
1377
|
441
|
375
|
408
|
570
|
660
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
|
700
|
505
|
1496
|
460
|
400
|
430
|
750
|
550
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
|
800
|
560
|
1584
|
499
|
445
|
475
|
750
|
550
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
|
900
|
630
|
1676
|
520
|
460
|
490
|
750
|
550
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
|
1000
|
680
|
1760
|
600
|
530
|
565
|
900
|
750
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
|
1200
|
795
|
2018
|
675
|
571
|
623
|
1000
|
925
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
|
1400
|
900
|
2363
|
760
|
683
|
722
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
1675
|
1590
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
|
1600
|
1100
|
2723
|
860
|
770
|
815
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
1915
|
1820
|
1750
|
40-48
|
1930
|
1820
|
1750
|
40-56
|
|
1800
|
1124
|
2844
|
930
|
830
|
880
|
1100
|
980
|
2045
|
1970
|
1718
|
44-39
|
2115
|
2020
|
1950
|
44-48
|
2130
|
2020
|
1950
|
44-56
|
|
2000
|
1292
|
3127
|
1020
|
920
|
970
|
1100
|
980
|
2265
|
2180
|
2125
|
48-42
|
2325
|
2230
|
2150
|
48-48
|
2345
|
2230
|
2150
|
48-62
|

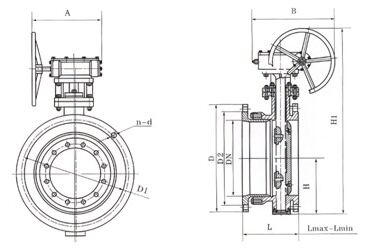

SD343H蝸輪伸縮蝶閥結構圖紙：
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
