上海吉邁閥門制造有限公司主要生產≦法蘭旋啟式止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】
H44法蘭旋啟式止回閥具有流通能力大的特點，采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中閥蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能�？商峁﹫绦忻罉�、日標、德標、國標連接尺寸的產品。
【產品特點】
1、采用內裝搖臂旋啟式結構，所有啟閉件都裝于閥體內部，不穿透閥體；
2、搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當的微量位置補償；
3、閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6，即使用在有細粒的介質中亦不會因沖蝕而很快磨損；
【執行標準】
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
|
材質
|
型號
|
|
WCB
|
H44H/Y-16C～100
|
|
304
|
H44W-16P～100P
|
|
316
|
H44W-16R～100R
|
【產品性能規范】
H44法蘭旋啟式止回閥性能規范
|
公稱壓力
|
HRRH/Y-16C～100
|
H44W-16P～100P
|
H44W-16R～100R
|
|
工作壓力（MPa）
|
1.6~10.0
|
|
適用溫度（℃）
|
≤350
|
≤200
|
|
適用介質
|
水、油、氣、蒸汽
|
腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
WCB
|
304
|
316
|
|
閥板
|
2Cr13，304,316
|
|
密封面
|
合金鋼，司太立
|
|
銷軸
|
2Cr13，304，316
|
【主要外形連接尺寸】
H44法蘭旋啟式止回閥外形尺寸(mm)
|
公稱通徑 DN
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
|
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
100
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
105
|
|
40
|
200
|
145
|
100
|
85
|
16
|
4-18
|
115
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
135
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
142
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
165
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
180
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
210
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
233
|
|
200
|
500
|
335
|
295
|
265
|
26
|
12-23
|
304
|
|
250
|
550
|
405
|
355
|
320
|
30
|
12-25
|
348
|
|
300
|
650
|
460
|
410
|
375
|
30
|
12-25
|
390
|
|
350
|
750
|
520
|
470
|
435
|
34
|
16-25
|
430
|
|
400
|
850
|
580
|
525
|
485
|
36
|
16-30
|
468
|

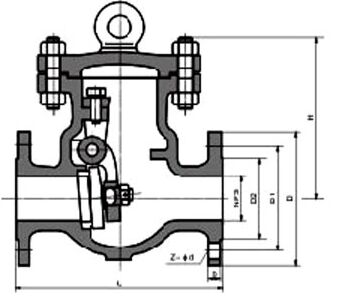

法蘭旋啟式止回閥結構圖紙：
