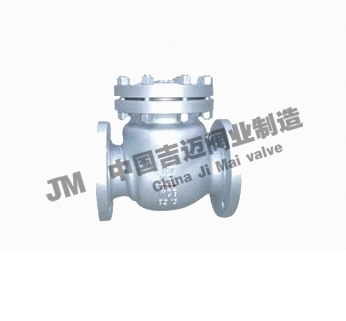

日標旋啟式止回閥

產品概述：

【JIS日標旋啟式止回閥-產品說明】

結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
JIS B2074 B2084	JIS B2002	JIS B2212 B2214	JIS B2074 B2084	JIS B2003

主要外形尺寸

DN  mm	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	203	155	120	100	16	4-19	165	165	17
65	21/2	216	175	140	120	18	4-19	175	175	25
80	3	241	185	150	130	18	8-19	190	190	29
100	4	292	210	175	155	18	8-19	215	215	50
150	6	406	280	240	215	22	8-23	265	265	85
200	8	495	330	290	265	22	12-23	320	320	150
250	10	622	400	355	325	24	12-25	365	365	240
300	12	698	445	400	370	24	16-25	415	415	35
350	14	787	490	445	415	26	16-25	460	460	460
400	16	864	560	510	475	28
