ZAZQ電動三通合流（分流）調節閥

產品概述：

ZAZQ（X）型電動三通合流（分流）調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合。可替代兩臺單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。

主要技術參數：

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流						80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
	分流						85	135	210	340	535	800	1260
公稱壓力 MPa		1.6 4.0 6.0
流量特性		直線
執 行 機 構	Ⅱ型	DKZ-310		DKZ-310		DKZ-410			DKZ-510			DKZ-510
	Ⅲ型	DKZ-510C		DKZ-310C		DKZ-410C			DKZ-510C			DKZ-510C
	出軸推力(N)	4000		4000		6400			16000			16000
	行程mm	16		25		40			60			100
上閥蓋型式		1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18
允許壓差(MPa)		普通式（常溫型），熱片式（中溫型）
介質溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
可調比		30:1
法蘭標準		鑄鐵按JB78-59，鑄鋼按JB79-59
輸入阻抗		Ⅱ型：200　Ⅲ型：250
出廠狀態		電開（對上閥座而言），如需電關，訂貨時應注明

項目		指標值
基本誤差％		≤±3.5
回差％		≤2.5
死區％		≤3.0
始終點偏差％	電開、電關	±2.5
		±2.5
允許泄量L/H		符合JB/T7387-94Ⅲ 級 小于閥的額定容量×10-3

公稱 通徑 DN	A		L			H				H1
	分流	合流	PN1.6	PN4.0	PN6.4	分流		合流		PN1.6	PN4.0	PN6.4	PN1.6	PN4.0	PN6.4
						普通型	熱片型	普通型	熱片型
25	520	490	185	190	200			715	865				140	150	160
32	520	490	200	210	210			721	871				150	160	170
40	520	490	220	230	235			733	883				160	170	180
50	520	490	250	255	265			748	898				180	190	200
65	520	520	275	285	295			839	999				200	220	220
80	520	520	305	310	320	872	1032	842	1002	225	250	265	210	230	240
100	520	520	350	355	370	896	1056	846	1006	245	275	285	220	250	260
125	520	520	410	425	440	947	1162	897	1112	284	320	325	260	300	300
150	520	520	450	460	475	947	1162	897	1112	305	340	340	280	320	320
200	520	520	550	560	570	965	1180	905	1120	350	400	410	320	380	380
250	520	520	670	740	750
300	520	520	770	805	820

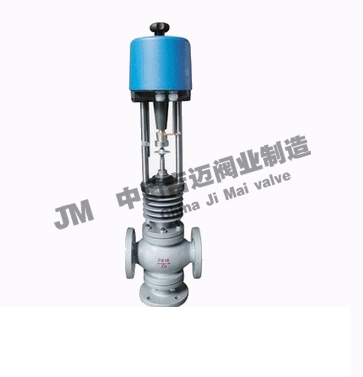

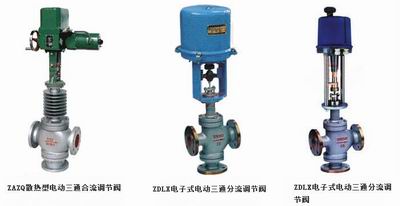

ZAZQ電動三通合流（分流）調節閥結構實物圖紙：
