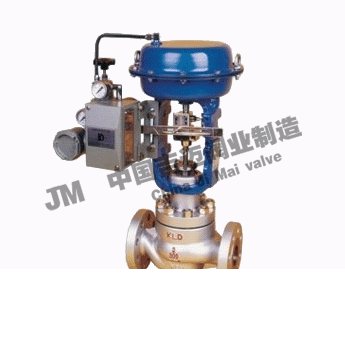

氣動套筒調節閥ZJHM |
 |
| 產品型號：ZJHM |
| 產品口徑：DN15-DN300 |
| 產品壓力：1.6mpa-6.4mpa |
| 連接方式：法蘭 |
| 閥體材質：鑄鋼，不銹鋼 |
| 聯系 Q Q：2487747836 |
| 聯系傳真：021-51079323 |
| 聯系電話：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名稱：上海吉邁閥門制造有限公司 |
| 公司賬號：03403300040016116 |
| 開戶銀行：中國農業銀行上海都市路分理處 |
| 服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。
產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修） |
| |
|
|
上海吉邁閥門制造有限公司主要生產≦氣動套筒調節閥ZJHM≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
ZJHM氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低，壓差大的工業過程自動控制。
氣動套筒調節閥,ZJHM氣動套筒調節閥主要技術參數
|
調節機構主要技術參數
|
|
公稱通徑(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量
系數KV
|
直徑
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公稱壓力MPA
|
0.6，1.6；4.0；6.4
|
|
|
流量特性
|
直線、等百分比
|
|
介質溫度℃
|
-20～200（常溫);-40~450(中溫）
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78-59,鑄鋼法蘭尺寸按JB79-59
|
|
法蘭型式
|
法蘭密封面型式按JB77-59,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
|
|
閥體材質
|
PN
|
0.6,1.6
|
HT200
|
|
MAP
|
4.0,6.4
|
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫式）；熱片式（中溫式）
|
|
可調比
|
50：1
|
|
執行機構主要技術參數
|
|
型號
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面積CM2
|
350
|
350
|
560
|
900
|
|
行程MM
|
16
|
25
|
40
|
60
|
|
彈簧范圍MPA
|
0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10
|
氣動套筒調節閥,ZJHM氣動套筒調節閥主要零部件
|
主要零件材料及推薦使用溫度范圍
|
|
零件名稱
|
零件材料
|
溫度范圍
|
|
閥體
|
HT200
|
-20～+200
|
|
ZG270-500
|
-40～+400
|
|
上閥蓋
|
ZG1CR18Ni9Ti
|
-250～+550
|
|
ZG0Cr18Ni12MO2Ti
|
-40～+600
|
|
閥芯、閥座、波紋管
|
1CR18Ni9
|
-250～+550
|
|
0Cr18Ni12MO2Ti
|
-250～+550
|
|
填料
|
F4
|
-40～+200
|
|
膜片
|
NBR夾增滌淪物
|
|
|
壓縮彈簧
|
60Si12Mn
|
|
|
膜蓋
|
A3
|
|
|
許用介質壓力和工作溫度關系
|
|
閥體材料
|
公稱壓力
MPA
|
介質工作溫度℃
|
|
<120
|
<200
|
<250
|
<300
|
<350
|
<400
|
<425
|
<435
|
<450
|
|
最大工作壓力MPA
|
|
HT200
|
0.6
|
0.6
|
0.55
|
0.5
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
1.4
|
|
|
|
|
|
|
|
ZG270-500
|
0.6
|
|
0.6
|
0.56
|
0.5
|
0.45
|
0.4
|
0.36
|
0.32
|
0.3
|
|
ZG1CR18Ni9Ti
|
1.6
|
|
1.6
|
1.4
|
1.25
|
1.1
|
1
|
0.9
|
0.8
|
0.75
|
|
ZG0Cr18Ni12MO2Ti
|
4
|
|
4
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
2
|
1.9
|
|
6.4
|
|
6.4
|
5.6
|
5
|
4.5
|
4
|
3.6
|
3.2
|
3
|
氣動套筒調節閥,ZJHM氣動套筒調節閥性能參數
|
主要技術性能指標
|
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
|
帶定位器
|
±1.0
|
|
回差%
|
不帶定位器
|
3.0
|
|
帶定位器
|
1.0
|
|
死區%
|
不帶定位器
|
3.0
|
|
帶定位器
|
0.4
|
|
額定行程偏差%
|
±2.5
|
|
項目
|
指標值
|
|
始
終
點
偏
差
%
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
終點
|
±2.5
|
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
允計泄漏量1/h
|
單座式
|
1*10-4*閥定額定容量
|
|
單座式
|
1*10-3*閥定額定容量
|
|
允許壓差
|
|
類別
|
單座式
|
套筒式
|
|
彈簧范圍MPA
|
0.2～0.10
|
0.04-0.2
|
0.2～0.10
|
0.04-0.2
|
|
氣源壓力MPA
|
0.14
|
0.25
|
0.4
|
0.14
|
0.25
|
0.4
|
|
公稱直徑
|
閥座直徑
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
氣關
|
氣開
|
|
20
|
10
|
6.4
|
4.46
|
6.4
|
6.4
|
6.4
|
6.4
|
|
|
|
|
|
|
|
12
|
6.4
|
3.09
|
6.4
|
6.4
|
6.4
|
6.4
|
|
|
|
|
|
|
|
15
|
5.94
|
1.98
|
6.4
|
5.94
|
6.4
|
6.4
|
|
|
|
|
|
|
|
20
|
3.34
|
1.11
|
6.4
|
3.34
|
6.4
|
6.4
|
|
|
|
|
|
|
|
25
|
25
|
2.14
|
0.71
|
6.4
|
2.14
|
6.4
|
4.99
|
3
|
1.5
|
6.4
|
4.5
|
6.4
|
6.4
|
|
40
|
32
|
1.31
|
0.44
|
6.09
|
1.37
|
6.4
|
3.05
|
2.25
|
1.13
|
6.4
|
3.38
|
6.4
|
6.4
|
|
40
|
0.84
|
0.28
|
3.9
|
0.84
|
5.26
|
1.95
|
|
50
|
50
|
0.53
|
0.18
|
2.5
|
0.53
|
3.39
|
1.25
|
1.95
|
1.18
|
6.4
|
3.54
|
6.4
|
6.4
|
|
65
|
65
|
0.51
|
0.17
|
2.36
|
0.51
|
3.21
|
1.18
|
2.36
|
1.02
|
6.4
|
3.06
|
6.4
|
6.4
|
|
80
|
80
|
0.33
|
0.11
|
1.56
|
0.33
|
2.12
|
0.78
|
2.04
|
0.84
|
6.4
|
2.51
|
6.4
|
5.85
|
|
100
|
100
|
0.21
|
0.07
|
1
|
0.21
|
1.35
|
0.5
|
1.67
|
|
6.4
|
|
6.4
|
|
|
150
|
125
|
0.22
|
0.07
|
1.02
|
0.22
|
1.39
|
0.51
|
1.41
|
0.71
|
6.4
|
2.12
|
6.4
|
4.94
|
|
150
|
0.15
|
0.05
|
0.71
|
0.15
|
0.97
|
0.35
|
|
200
|
200
|
0.08
|
0.028
|
0.4
|
0.08
|
0.54
|
0.2
|
1.41
|
0.57
|
6.4
|
1.71
|
6.4
|
4
|
氣動套筒調節閥,ZJHM氣動套筒調節閥外形尺寸
|
外形尺寸
|
|
公稱通徑
|
D
|
L
|
H
|
H1
|
|
PN6
PN16
|
PN40
|
PN64
|
常溫
|
中溫
|
PN6
|
PN16
|
PN40
|
PN64
|
|
20
|
285
|
187
|
194
|
206
|
640
|
790
|
45
|
52.5
|
52.5
|
62.5
|
|
25
|
184
|
197
|
210
|
640
|
790
|
50
|
57.5
|
57.5
|
67.5
|
|
40
|
222
|
235
|
251
|
730
|
895
|
65
|
72.5
|
72.5
|
82.5
|
|
50
|
254
|
267
|
286
|
740
|
910
|
70
|
80
|
80
|
87.5
|
|
65
|
360
|
276
|
292
|
311
|
885
|
1065
|
80
|
90
|
90
|
100
|
|
80
|
298
|
317
|
337
|
900
|
1085
|
92.5
|
97.5
|
97.5
|
105
|
|
100
|
352
|
368
|
394
|
945
|
1155
|
102.5
|
107.5
|
115
|
125
|
|
150
|
470
|
451
|
473
|
508
|
1245
|
1395
|
130
|
140
|
150
|
170
|
|
200
|
600
|
600
|
650
|
1560
|
1820
|
157.5
|
167.5
|
187.6
|
202.5
|
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
訂貨流程：
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型及報價.（報價單）
- 具體商定：交貨期、特殊要求等事宜.
訂貨須知：
- 客戶如對產品有特殊要求，須在合同中提供以下說明：
- 連接方式
- 結構長度
- 公稱直徑、全通徑、縮徑、管道尺寸；
- 流體介質及溫度、壓力范圍，
- 試驗、檢驗標準及其他要求。
- 本廠根據客戶特定要求配置各類驅動裝置。
- 如由客戶提供確定閥門的類型和型號時，客戶應對正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同.
- 期貨、訂貨的客戶請先來電來函詳細告訴所需閥門型號、規格、數量以及交貨時間、地點、并先按總額的30%-50%預定金或全額貨款及時匯入我廠賬戶，其余貨款待發貨前匯入，以便我們及時安排發貨.
|
|
