本品特別適用于火電站系統中（火電站系統中主蒸汽系統疏水），作為接通或截?cái)嘟橘|(zhì)使用。氣動Y型疏水閥上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和最佳的流道形狀設計使介質近于直線的方式，閥門具有最佳的Cv值，產生比其它形式閥門更低的壓降。閥門本體上以特殊工藝堆焊硬質合金密封面（密封面表面經過整體硬化處理），結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。
（1）、本產品采用閥體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金，該合金具有極佳的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。閥桿填料采用進口的特種填料，能起到最佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。
（2）、產品結構特點：
①、采用氣動裝置作為執行機構,對閥門的控制精確、安全、有效。
②、填料箱采用特殊結構設計，保證足夠的強度和良好的熱學特性。
（3）、產品標準規范：
①、設計制造標準：JB/T3595、E101、ANSI B16.34
②、結構長度標準：GB/T 12221-2005
③、對接焊坡口尺寸按ANSI B16.25
④、承接焊尺寸按ANSI B16.34
⑤、承插焊口徑范圍：1/2″～ 2-1/2″
⑥、對接焊口徑范圍：1/2″～ 4″
⑦、壓力溫度等級：GB/T 12224-2005
⑧、試驗檢驗標準：JB/T3595
（4）、氣動Y型疏水閥零部件材料與工況：
|
零件名稱
|
材料
|
|
閥體
|
25+Stellite21
|
12Cr1MoV+Stellite21
|
0Cr17Ni12Mo2+Stellite21
|
|
閥瓣
|
25+Stellite21
|
12Cr1MoV+Stellite21
|
Stellite21
|
|
閥桿
|
1Cr13
|
25Cr2Mo1V
|
0Cr17Ni4Cu4Nb
|
|
填料箱
|
25
|
12Cr1MoV
|
0Cr17Ni12Mo2
|
|
壓板
|
1Cr13
|
1Cr13
|
0Cr17Ni12Mo2
|
|
填料
|
夾不銹鋼絲編織柔性石墨
|
夾不銹鋼絲編織柔性石墨
|
夾不銹鋼絲編織柔性石墨
|
|
填料墊
|
1Cr13
|
1Cr13
|
0Cr17Ni12Mo2
|
|
密封墊
|
夾316絲高目柔性石墨
|
夾316絲高目柔性石墨
|
夾316絲高目柔性石墨
|

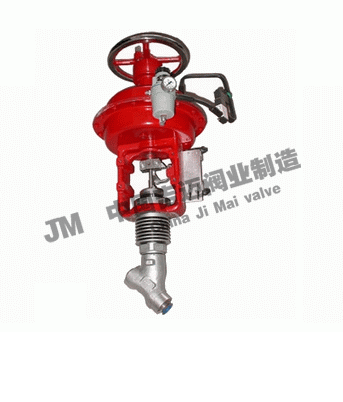

（5）、氣動Y型疏水閥
（6）、氣動Y型疏水閥主要連接尺寸及重量：
|
公稱通徑
|
300、600、900、 1690LB（相當于P55 100）
|
2680LB（相當于P55 170）
|
|
L
|
L1
|
D
|
W
|
H
|
G（kg）
|
L
|
L1
|
D
|
W
|
H
|
G（kg）
|
|
1/2〃
|
152
|
102
|
58
|
216
|
442
|
27.8
|
152
|
102
|
58
|
216
|
386
|
27.8
|
|
3/4〃
|
152
|
102
|
58
|
216
|
442
|
27.8
|
152
|
102
|
58
|
216
|
386
|
27.8
|
|
1〃
|
152
|
102
|
58
|
216
|
442
|
27.8
|
152
|
102
|
58
|
216
|
386
|
27.8
|
|
1-1/4〃
|
170
|
122
|
81
|
363
|
554
|
46.8
|
170
|
122
|
81
|
216
|
469
|
46.8
|
|
1-1/2〃
|
170
|
122
|
81
|
363
|
554
|
46.8
|
170
|
122
|
81
|
216
|
469
|
46.8
|
|
2〃
|
208
|
155
|
92
|
363
|
600
|
85
|
272
|
180
|
102
|
363
|
622
|
85
|
|
2-1/2〃
|
272
|
180
|
102
|
406
|
648
|
85
|
325
|
224
|
122
|
406
|
658
|
85
|
|
3〃
|
272
|
180
|
102
|
406
|
648
|
85
|
325
|
224
|
122
|
406
|
658
|
85
|
|
4〃
|
325
|
224
|
122
|
406
|
658
|
102
|
325
|
224
|
122
|
406
|
658
|
112
|
