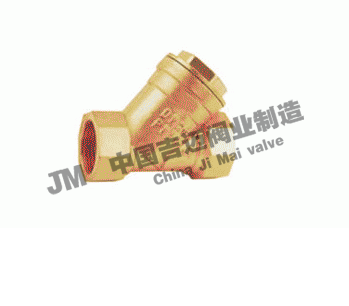

Y型銅過濾器

上海吉邁閥門制造有限公司主要生產≦Y型銅過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

Y型銅過濾器產品概述：

 GL（Y）-16過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2。

GL（Y）-16過濾器工作原理：

GL（Y）-16過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

主要零件材料：

主要連接尺寸：

通徑DN	L	D	D1	D2	B	f	n-φ
15	140	95	65	45	14	2	4-φ14
20	150	105	75	55	14	2	4-φ14
25	160	115	85	65	14	2	4-φ14
32	180	135	100	78	16	3	4-φ18
40	200	145	110	85	16	3	4-φ18
50	220	160	125	100	16	3	4-φ18
65	260	180	145	120	18	3	4-φ18
80	310	195	160	135	20	3	8-φ18
100	350	215	180	155	20	3	8-φ18
125	400	245	210	185	22	3	8-φ18
150	450	280	240	210	24	3	8-φ23
200	500	335	295	265	26	3	12-φ23
250	550	405	355	320	30	3	12-φ25
300	580	460	410	375	30	4	12-φ25
350	760	520	470	435	34	4	16-φ25
400	800	580	525	485	36	4	16-φ30
450	900	640	585	535	44	4	20-φ30

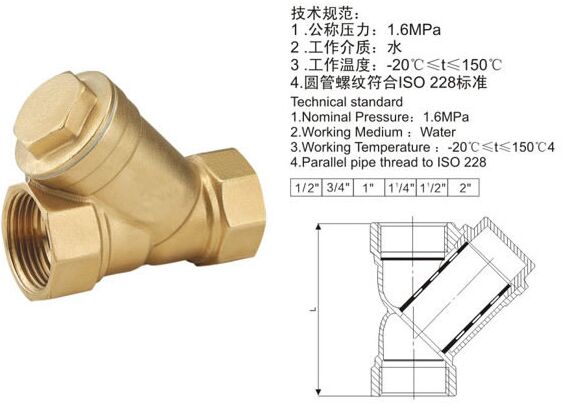

Y型銅過濾器結構圖紙：
