上海吉邁閥門制造有限公司主要生產≦GL41H美標Y型過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

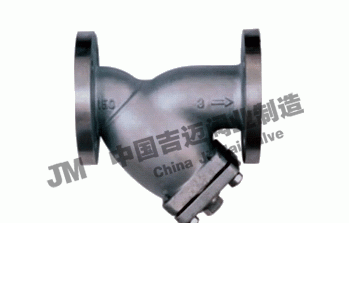

GL41H美標Y型過濾器采用MFG標準設計制造，試驗與檢驗符合AIP1598。外型結構與國標Y型過濾器基本相似，法蘭連接尺寸采用ANSI B16.5標準。制造壓力在150LB-2500LB，主要用于過濾管道中的機械雜質，以保護設備管道上的配件免受磨損和堵塞，具備流通性好、阻力小、抗污強等特點。

工作原理： GL41H美標Y型過濾器當液體或氣體通過主管進入濾網后，固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過濾網、由過濾器出口排出。當需要清洗時，旋開主管底部排污口螺塞，排凈流體，拆卸法蘭蓋，取出濾網清洗后重新裝入即可。因此，使用維護清理極為方便。

產品特點：

1、可更換清洗的濾網，使用維護極為方便。

2、具有結構先進、除塵效率高、操作維護方便等優點。

3、過濾網密度為200目，可按客戶要求精度配備過濾網。

4、濾芯網材質均為全不銹鋼制作，耐腐蝕性強、使用壽命長。

5、具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點。

設計標準：

1、設計與制造符合MFG標準。

2、試驗與檢驗符合API598。

3、結構長度符合MFG標準。

4、法蘭尺寸符合ANSI B16.5技術要求。

主要性能規范磅級:

磅級		150Lb	300Lb	600
試驗壓力	殼體試驗	3.0MPa	6.5MPa	15MPa
適用溫度		-29～425℃
適用介質		水、油、天然氣

主要連接尺寸：

口徑(in)	ANSI法蘭連接			螺紋連接	B	C	濾網面積cm2
	150LB	300LB	600LB	螺紋連接
	A	A	A	A
1/2"	127	127	130	75	70	110	27
3/4"	145	150	150	80	80	130	43
1"	154	160	160	90	90	150	73
11/4"	180	180	200	110	130	235	135
11/2"	200	210	230	120	147	260	164
2"	230	240	250	140	180	320	251
21/2"	290	290		210	200	325	327
3"	310	310			205	330	361
4"	315	351			255	405	545
5"	410	401			315	510	843
6"	473	478			345	560	1117
8"	593	600			440	710	1909
10"	730	730			503	760	2010

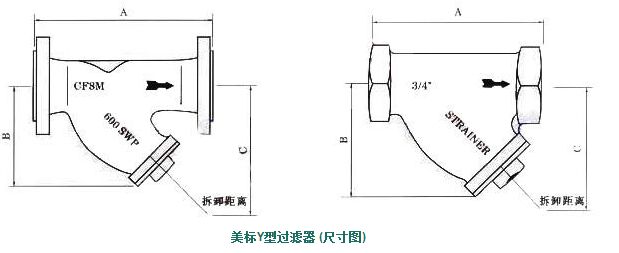

GL41H美標Y型過濾器結構圖紙：

美標Y型過濾器結構圖紙
