上海吉邁閥門制造有限公司主要生產≦GCQ自潔式排氣水過濾器≧也是國內過濾器生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
一、產品概述：
GCQ自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警功能、氣水分離功能又有過濾功能。過濾器自潔能力強，不用經常清掃過濾網。對水系統中的氧化鐵皮、水垢、污泥和空氣等雜質進行有效的排除，自潔式水過濾器以充分發揮和保證水質的清潔，確保其后續或終端設備能順利運行，是一種先進、高效且易操作的全自動過濾裝置。
二、工作原理：
自潔式排氣過濾器利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入自潔式排氣過濾器時，體積擴大，流速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在分離板上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過分離板后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯有較小的振動，能將個別貼附在濾芯外側的污物振落，達到自潔的目的。水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，使用壽命及效率大大降低。僅在系統最高點設置排氣閥效果不佳，當壓力減少時被溶于水中氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
三、產品特點：
1、 過濾精度高，出水水質穩定。
2、 通過自身的檢索和應變功能，實現自動反沖洗，可應對不穩定的水質波動，無需人工干預。
3、 控制系統反應靈敏，運行精確，可以根據不同水源和過濾精度靈活調整反洗壓差設定值。
4、 清洗高效、徹底，系統可恢復性強，濾網可終身使用，無需更換。
5、 反沖洗的同時不中斷正常產水，連續運行，穩定可靠。
6、 反沖洗歷時短，反洗水耗僅為正常產水量的0.001～0.002%，省水、省電，節約能源。
7、 結構設計緊湊合理，占地面積小，安裝移動靈活方便。
四、技術參數：
1、壓力范圍：0.6、1.0、1.6MPa;
2、最高使用溫度：95℃;
3、規格型號：DN50～DN1500;
4、流量范圍：7-20000m3/h
5、過濾網常用規格：8、10、14、20、30、70、150目
6、排氣率：99%
7、排污率：99%
8、特殊規格按用戶要求特制。
五、應用范圍：
工業冷卻水系統;
空調水系統;
熱交換水系統;
生產生活熱水供應系統;
熱水采暖鍋爐水系統等。
六、GCQ自潔式水過濾器
七、主要外形連接尺寸：（水平安裝）
|
規格DN
|
參考流量
|
A
|
D
|
B
|
C
|
E
|
F
|
|
50
|
5-7
|
320
|
159
|
130
|
320
|
15
|
25
|
|
65
|
8-11
|
380
|
219
|
150
|
370
|
15
|
25
|
|
80
|
15-20
|
460
|
273
|
175
|
420
|
15
|
25
|
|
100
|
25-35
|
520
|
325
|
210
|
500
|
15
|
25
|
|
125
|
45-60
|
580
|
377
|
235
|
600
|
15
|
40
|
|
150
|
60-85
|
640
|
426
|
260
|
700
|
15
|
40
|
|
200
|
90-130
|
720
|
470
|
300
|
800
|
15
|
40
|
|
250
|
150-260
|
780
|
500
|
360
|
950
|
15
|
50
|
|
300
|
250-400
|
890
|
600
|
400
|
1050
|
15
|
50
|
|
350
|
450-650
|
1000
|
700
|
460
|
1200
|
15
|
50
|
|
400
|
650-900
|
1120
|
800
|
515
|
1350
|
15
|
65
|
|
450
|
900-1100
|
1100
|
900
|
560
|
1450
|
15
|
65
|
|
500
|
1150-1500
|
1240
|
1000
|
610
|
1600
|
15
|
65
|
|
550
|
1300-1700
|
1340
|
1000
|
640
|
1700
|
15
|
80
|
|
600
|
1600-2000
|
1440
|
1100
|
600
|
1840
|
15
|
80
|
|
650
|
1900-2300
|
1440
|
1100
|
720
|
1960
|
15
|
80
|
|
700
|
2200-2700
|
1540
|
1200
|
760
|
2100
|
15
|
80
|
GCQ自潔式水過濾器主要外形連接尺寸：（直角式安裝）
|
規格DN
|
參考流量m/h
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
50
|
7-10
|
219
|
520
|
160
|
210
|
450
|
15
|
25
|
200
|
|
65
|
12-21
|
273
|
580
|
180
|
230
|
500
|
15
|
25
|
220
|
|
80
|
20-30
|
325
|
700
|
210
|
290
|
600
|
15
|
25
|
240
|
|
100
|
35-55
|
377
|
820
|
250
|
330
|
650
|
15
|
40
|
250
|
|
125
|
60-90
|
426
|
910
|
280
|
360
|
700
|
15
|
40
|
270
|
|
150
|
85-120
|
500
|
1020
|
320
|
410
|
800
|
15
|
40
|
270
|
|
200
|
130-250
|
600
|
1200
|
380
|
470
|
900
|
15
|
50
|
270
|
|
250
|
260-400
|
700
|
1450
|
450
|
580
|
1000
|
15
|
50
|
290
|
|
300
|
400-650
|
800
|
1570
|
490
|
620
|
1090
|
15
|
50
|
290
|
|
350
|
650-900
|
900
|
1840
|
540
|
780
|
1200
|
15
|
65
|
300
|
|
400
|
900-1100
|
1000
|
1990
|
590
|
840
|
1320
|
15
|
65
|
300
|
|
450
|
1100-1500
|
1100
|
2190
|
640
|
940
|
1440
|
15
|
65
|
300
|
|
500
|
1500-2000
|
1200
|
2560
|
740
|
1110
|
1540
|
15
|
80
|
320
|
|
550
|
1900-2300
|
1200
|
2720
|
780
|
1150
|
1540
|
15
|
80
|
320
|
|
600
|
2200-2800
|
1300
|
2830
|
840
|
1180
|
1640
|
15
|
80
|
320
|
|
650
|
2700-3200
|
1300
|
2960
|
890
|
1220
|
1640
|
15
|
80
|
340
|
|
700
|
3100-3600
|
1400
|
3130
|
940
|
1270
|
1740
|
15
|
80
|
340
|

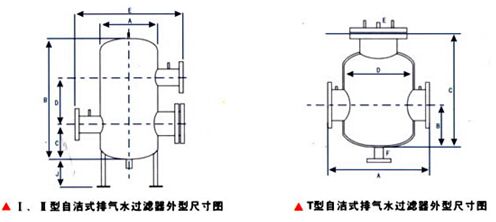

GCQ自潔式排氣水過濾器結構圖紙：
