上海吉邁閥門制造有限公司主要生產≦國標波紋管截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：
國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
產品特點
產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。波紋管閥門，一是因?yàn)樗慕Y(jié)構簡單，二是其價格便宜，這使得它到目前為止還幾乎沒有“競爭對手”。唯一可以與隔膜閥競爭的是所謂的波紋管發明呢，即通常所說的波紋管閥。
波紋管截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。這種波紋管閥門由于其價格太高，盡管有著比隔膜閥更好的技術上的優勢，但是仍很難與隔膜閥進行抗衡，如本文所介紹的那樣。 本類閥門在管道中一般應當水平安裝。
波紋管截止閥使用優點
雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免；
外泄漏，并符合國際密封標準；
沒有流體損失，降低能源損失，提高工廠設備安全；
使用壽命長，減少維修次數，降低經營成本；
堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
主要外型尺寸及連接尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Do
|
H
|
N-ΦZ
|
|
1.6(PN16)
|
|
15
|
130
|
95
|
65
|
46
|
14
|
2
|
100
|
236
|
4-14
|
|
20
|
150
|
105
|
75
|
56
|
16
|
2
|
100
|
242
|
4-14
|
|
25
|
160
|
115
|
85
|
65
|
16
|
3
|
125
|
286
|
4-14
|
|
32
|
180
|
140
|
100
|
76
|
18
|
3
|
125
|
295
|
4-18
|
|
40
|
200
|
150
|
110
|
84
|
18
|
3
|
150
|
330
|
4-18
|
|
50
|
230
|
165
|
125
|
99
|
20
|
3
|
150
|
350
|
4-48
|
|
65
|
290
|
185
|
145
|
118
|
20
|
3
|
200
|
400
|
4-18
|
|
80
|
310
|
200
|
160
|
132
|
20
|
3
|
200
|
430
|
8-18
|
|
100
|
350
|
220
|
180
|
156
|
22
|
3
|
250
|
465
|
8-18
|
|
125
|
400
|
250
|
210
|
184
|
22
|
3
|
250
|
505
|
8-18
|
|
150
|
480
|
285
|
240
|
211
|
24
|
3
|
300
|
613
|
8-22
|
|
200
|
600
|
340
|
295
|
266
|
24
|
3
|
420
|
714
|
12-22
|
|
250
|
730
|
405
|
355
|
319
|
26
|
3
|
500
|
810
|
12-26
|
|
300
|
850
|
460
|
410
|
370
|
28
|
4
|
670
|
910
|
12-26
|
主要外型尺寸及連接尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
D3
|
b
|
f
|
F1
|
Do
|
H
|
N-ΦZ
|
|
2.5(25)
|
|
15
|
130
|
95
|
65
|
46
|
/
|
14
|
2
|
/
|
100
|
236
|
4-14
|
|
20
|
150
|
105
|
75
|
56
|
/
|
16
|
2
|
/
|
100
|
242
|
4-14
|
|
25
|
160
|
115
|
85
|
65
|
/
|
16
|
3
|
/
|
125
|
286
|
4-14
|
|
32
|
180
|
140
|
100
|
76
|
/
|
18
|
3
|
/
|
125
|
295
|
4-18
|
|
40
|
200
|
150
|
110
|
84
|
/
|
18
|
3
|
/
|
150
|
330
|
4-18
|
|
50
|
230
|
165
|
125
|
99
|
/
|
210
|
3
|
/
|
150
|
350
|
4-18
|
|
65
|
290
|
185
|
145
|
118
|
/
|
22
|
3
|
/
|
200
|
400
|
8-18
|
|
80
|
310
|
200
|
160
|
132
|
/
|
24
|
3
|
/
|
200
|
430
|
8-18
|
|
100
|
350
|
235
|
190
|
156
|
/
|
24
|
3
|
/
|
250
|
465
|
8-22
|
|
125
|
400
|
270
|
200
|
184
|
/
|
26
|
3
|
/
|
250
|
505
|
8-26
|
|
150
|
480
|
300
|
250
|
211
|
/
|
28
|
3
|
/
|
300
|
613
|
8-26
|
|
200
|
600
|
360
|
310
|
274
|
/
|
30
|
3
|
/
|
420
|
714
|
12-26
|
|
250
|
730
|
425
|
370
|
330
|
/
|
32
|
3
|
/
|
500
|
810
|
12-30
|
|
300
|
850
|
485
|
430
|
389
|
/
|
34
|
4
|
/
|
670
|
910
|
12-30
|
|
4.0(40)
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
2
|
4
|
100
|
236
|
4-14
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
100
|
242
|
4-14
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
125
|
286
|
4-14
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
3
|
4
|
125
|
295
|
4-18
|
|
40
|
200
|
140
|
110
|
85
|
78
|
18
|
3
|
4
|
150
|
330
|
4-18
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
150
|
350
|
4-18
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
200
|
400
|
8-18
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
200
|
430
|
8-18
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
250
|
465
|
8-23
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
250
|
505
|
8-25
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
300
|
613
|
8-25
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
420
|
714
|
12-30
|
|
250
|
730
|
445
|
385
|
345
|
313
|
42
|
3
|
4.5
|
500
|
810
|
12-34
|
|
300
|
850
|
510
|
450
|
408
|
364
|
46
|
4
|
4.5
|
670
|
910
|
16-34
|

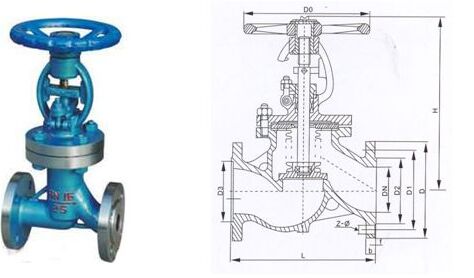

國標波紋管截止閥結構圖紙：
