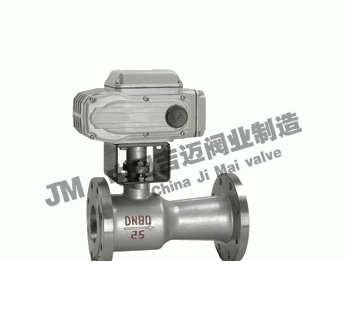

QJ941M電動高溫球閥

電動高溫球閥結構特點及作用原理：

該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。 順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

型號


公稱壓力
（MPa）

強度試驗壓力
（MPa）

密封試驗壓
（MPa）

適用溫度
（℃）

適用介質

QJ941M/F-16C

1.6

2.4

1.8

-28～+300 （M/F）

導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

QJ941M/F-16C

2.5

3.8

2.8

-28～+350 （PPN）

序號

零部件名稱

材料

1

閥體

球墨鑄鐵、碳素鋼、鑄不銹鋼

2

密封圈

（M/F）高強度耐磨碳結石墨≤300℃ （PPN）對蒞聚苯、溫度≤350℃

3

球

不銹鋼

4

填料

聚四氟乙烯

5

填料壓蓋

QT450－10球墨鑄鐵

6

閥桿

碳素鋼、鉻不銹鋼

7

手柄

碳鋼

型號

規格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24
