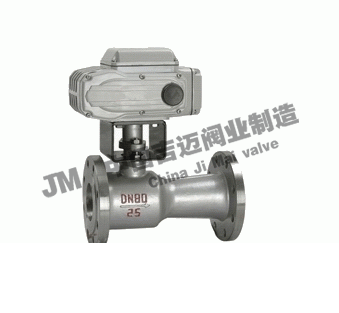

高溫電動球閥QJ941M

上海吉邁閥門制造有限公司主要生產≦高溫電動球閥QJ941M≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

電動高溫球閥結構特點及作用原理： 該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。 順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

電動高溫球閥性能參數: 型號    公稱壓力 （MPa） 強度試驗壓力 （MPa） 密封試驗壓 （MPa） 適用溫度 （℃） 適用介質 QJ941M/F-16C 1.6 2.4 1.8 -28～+300 （M/F） 導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 QJ941M/F-16C 2.5 3.8 2.8 -28～+350 （PPN）

電動高溫球閥主要零部件材料: 序號 零部件名稱 材料 1 閥體 球墨鑄鐵、碳素鋼、鑄不銹鋼 2 密封圈 （M/F）高強度耐磨碳結石墨≤300℃ （PPN）對蒞聚苯、溫度≤350℃ 3 球 不銹鋼 4 填料 聚四氟乙烯 5 填料壓蓋 QT450－10球墨鑄鐵 6 閥桿 碳素鋼、鉻不銹鋼 7 手柄 碳鋼

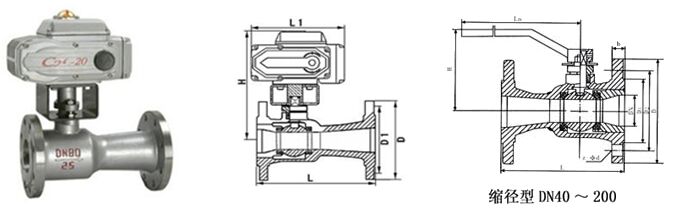

電動高溫球閥主要技術參數: 型號 規格 尺寸 L D D 1 D 2 z-φd H b QJ941M/F-16 15 130 95 65 45 4-14 85 14 20 150 105 75 55 4-14 95 16 25 160 115 85 65 4-14 103 16 32 180 135 100 78 4-18 105 18 40 200 145 110 85 4-18 120 18 50 230 160 125 100 4-18 195 20 65 290 180 145 120 4-18 195 20 80 310 195 160 135 8-18 215 22 100 350 215 180 155 8-18 253 24 高溫電動球閥QJ941M圖紙：
