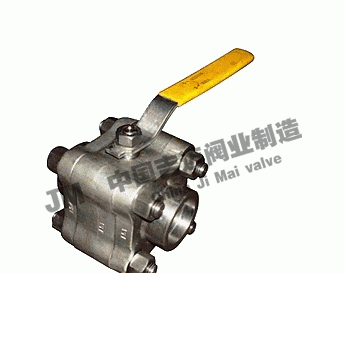

內螺紋高壓硬密封球閥Q11Y

上海吉邁閥門制造有限公司主要生產≦內螺紋高壓硬密封球閥Q11Y≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

Q11Y不銹鋼高壓螺紋球閥、Q41Y不銹鋼高壓法蘭球閥 特點~

1、不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、不銹鋼高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
3、不銹鋼高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6MPa-32.0MPa

不銹鋼高壓球閥 主要外形尺寸

Q11Y不銹鋼高壓球閥（螺紋連接）

注:對焊和承插式結構長度與內螺紋式長度相同。

Q41Y不銹鋼高壓球閥（法蘭連接）

公稱通徑		尺寸(mm)
		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP						QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

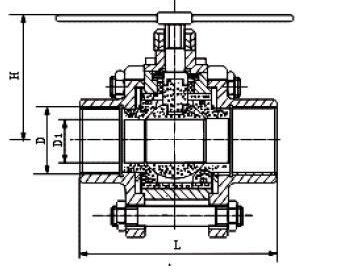

內螺紋高壓硬密封球閥Q11Y結構圖紙：
