產品型號：VQ647F
產品口徑：DN25-DN300
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦氣動V型球閥、氣動V型調節球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

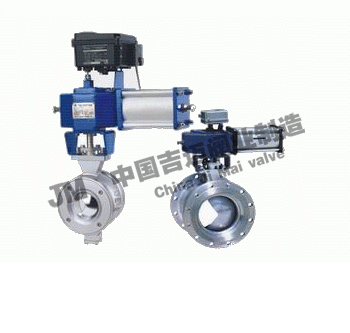

ZSHV氣動V型調節球閥產品概述：

ZSHV氣動V形球閥式一種直角回轉結構的高級控制閥，它與閥門定位器配套使用，可實現比例調節，與二位五通電磁閥及控制箱配套使用，可實現開關控制，V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精準的截流特性和控制功能，適用于各種控制場合，具有額定流量系數大，可調比大，密封性能優越，結構緊湊，體積小，可豎臥安裝等優點，適用于氣體，液體，固態顆粒狀介質的控制，由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒控制，因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

主要技術參數

主要技術參數
公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑	20	26	33	40	53	66	86	104	128	170	212	255	300	340
額定流量系數(Kv)	25	36	63	100	184	280	400	600	950	1540	2500	3900	6150	1980
公稱壓力（PN）	PN1.6， 6.4MPa
作用方式	氣關式；氣開式
供氣壓力(MPa)	0.4~0.7
連接形式	對夾式，法蘭
適用溫度℃	軟密封 -40℃~+180℃；硬密封 -40℃~+450℃
球芯轉角	90°
流量特性	近似等百分比
閥體材料	A105 F321 F316 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti ZG00Cr17Ni14M02
球芯型式	部分球帶有V形缺口球面形
閥座材料	聚四氟乙烯，不銹鋼，司太萊，硬質合金
可調范圍（R）	200：1

主要零部件

主要零件材料
零件名稱	零件材料
閥體	ZG230-450;ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti
閥芯	ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti;表面鍍硬鉻或表面硬化處理
閥軸	17-4PH;1CR17nl2;2Cr13
閥座	PH15-7MO;1CR18Ni9Ti;2Cr13
襯套	QA19-2;1CR18Ni9Ti;2Cr13,強化聚四氟乙烯
填料	聚四氟乙烯;柔性石墨

性能參數

性能指標
項目	基本誤差%	回差%	死區%	允許泄漏量（L/h）
帶閥的定位器	≤±5	≤1.5	≤0.6	0.002×閥的額定容量

允許壓差
公稱壓力	公稱通徑DN（mm）
	25	32	40	50	65	80	100	125	150	200	250	300	350	400
PN1.6	1.6							1.5			0.8		0.3	0.2
PN6.4	6.4

外形尺寸
公稱通徑DN	L	H2	ZSHV-16型						ZSHV-64
			H1		L1		L2		H1		L1		L2
			單作用	雙作用	單作用	雙作用	單作用	雙作用	單作用	雙作用	單作用	雙作用	單作用	雙作用
25	102	60	388	359	125	56	125	56	451.5	388	159.5	96	159.5	96
32	114	65	396	396	125	96	125	96	499.5	396	159.5	96	159.5	96
40	114	75	406	406	125	96	125	96	496	406	200.5	96	200.5	96
50	124	95	484.5	484.5	159.5	123.5	159.5	123.5	718	484.5	644	123.5	644	123.5
65	145	105	526	499.5	200.5	123.5	200.5	123.5	733	526	644	150	644	150
80	165	120	743	536	324	150	644	150	779	743	627	324	627	324
100	194	140	756	549	324	150	644	150	956	756	776	324	776	324
125	213	165	809	773	398	324	627	324	973	809	776	398	776	398
150	229	185	993	793	556	324	776	324	1000	825	1016	398	1016	398
200	243	205	1033	869	556	398	776	398	1137	1033	1294	540	1294	540
250	297	240	1080	1073	642	540	1016	540	1177	1073	1294	540	1294	540
300	338	290	1117	1113	759	540	1294	540	1391	1120	1399	632	1399	632
350	380	330	1326	1155	856	632	1399	632	-	1252	-	759	-	759
400	420	360	1361	1190	856	632	1399	632	-	1287	-	759	-	759
