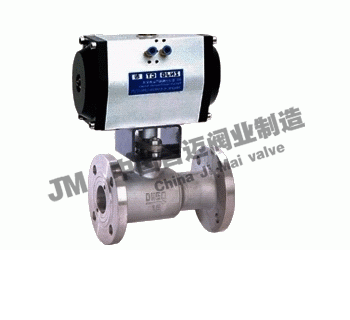

氣動高溫球閥Q641M

上海吉邁閥門制造有限公司主要生產≦氣動高溫球閥Q641M≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系！

產品概述：

氣動高溫球閥適用于溫度：≦350℃(PPL高溫密封面)或≦180℃(PTFE,F46密封面) 閥體一體式結構。采用新型密封材料為閥座,經同類產品PTFE做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點,高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類。

氣動高溫球閥,Q641M氣動高溫球閥產品特點

1、氣動高溫球閥采用高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能。
2、氣動高溫球閥閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質。
3、氣動高溫球閥適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。

氣動執行器

采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

Ball valve是由旋塞演變而來的，球閥它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。球閥主要用于截斷或接通介質，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。

氣動高溫球閥,Q641M氣動高溫球閥技術參數和性能

Q641M/PPL氣動高溫球閥執行器技術參數		Q641M/PPL氣動高溫球閥閥體參數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳素鋼、不銹鋼
	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳素鋼、304/316/316L不銹鋼
工作溫度	-28～+300 (M/F)	球體材質	304/316/316L不銹鋼
	-28～+350 (PPN)	閥座密封	高強度耐磨碳結石墨（M）、PPL
動作范圍	0～90°±5°	溫 度	M≤300℃、PPL≤350℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、石油、導熱油、蒸汽、高溫氣體、漿料、強氧化性介質等
	GTD110～GTD350/ATD100～200 G1/4″
閥位信號	定位器：4～20mA/回信器：全開全關信號	特 點	耐高溫、一體化結構、阻力小、多種長度

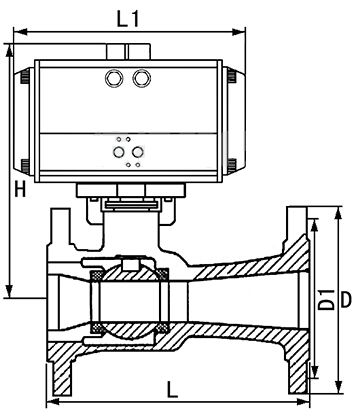

 氣動高溫球閥,Q641M氣動高溫球閥外形尺寸



公稱通徑DN	L	L1	H	D	D1	執行器型號
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	僅供參考
15	130	140	182	95	65	GTD-52
20	150	140	186	105	75	GTD-63
25	160	158	208	115	86	GTD-63
32	180	158	212	136	100	GTD-70
40	200	210	269	146	110	GTD-70
50	230	248	295	160	125	GTD-83
65	290	248	306	180	145	GTD-90
80	310	268	329	195	160	GTD-110
100	350	345	384	215/230	180/190	GTD-127
125	400	410	420	245/270	210/220	GTD-160
150	480	438	440	280/300	240/250	GTD-190
200	600	487	506	335/360	295/310	GTD-210

 附件選項

根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
