產品型號：ZFQ-1
產品口徑：DN25-DN300
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZFQ-1型防爆阻火呼吸閥≧也是國內呼吸閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：
ZFQ-1型防爆阻火呼吸閥該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于28 ℃的甲類油品和閃點低于60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在-35 ℃ -60 ℃的溫度環境中正常工作。

性能及特點
1、殼體選用鑄鋼和鋁合金，耐腐蝕性好
2、波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好
3、結構簡單，易檢修，安全方便

維護與保養

1、為了呼吸閥使用安全，應在 3-6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用

2、定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換

3、在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活
4、新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈

主要技術參數

A級正壓	355Pa 36毫米水柱
負壓	295Pa 30毫米水柱
B級正壓	980Pa 100毫米水柱
負壓	295Pa 30毫米水柱
C級正壓	1765Pa 180毫米水柱
負壓	295Pa 30毫米水柱

零部件材料

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度℃	-30~60
操作壓力 Pa	-295~98000 -30mmH2O~+10000mmH2O

主要外形連接尺寸

國標法蘭連接外形尺寸： GB、JB

規格	安裝尺寸（mm）
規格	D1	D	D3	H	M-h
DN50	110	140	160	255	4×12
DN100	170	205	235	480	4×16
DN150	225	260	295	547	8×16
DN200	280	315	355	658	8×16
DN250	335	370	420	705	12×16

美標法蘭連接尺寸：ANSI、API、ASME可供JIS標準

規格	安裝尺寸（mm）
規格	D1	D	D3	H	M-h
2"	120.5	152	160	255	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25

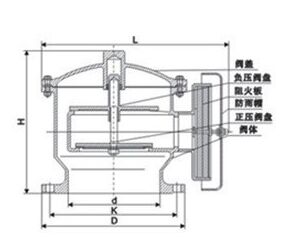

ZFQ-1型防爆阻火呼吸閥結構圖紙：
