產品型號：J13W
產品口徑：DN6-DN32
產品壓力：32.0mpa
連接方式：螺紋
閥體材質：不銹鋼304.316
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J13W-160PⅢ內螺紋針形閥≧也是國內針型閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
一.J13W型針型閥產品概述:

J13W型針型閥采用鍛管連接和螺紋連接，適用燃氣設備容器連接壓力表測量配套等其它燃氣管路上。

二、J13W型針型閥主要零部件材料

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J13w-16p	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氧乙稀、柔性石墨
J13w-160、J13w-40	優質碳鋼	鉻不銹鋼	聚四氧乙稀、柔性石墨

三、J13W型針型閥主要性能規范

型號	公稱壓力(MPa)	試驗壓力PS(MPs)			工作壓力(MPa)	工作溫度(℃)	適用介質
型號	公稱壓力(MPa)	殼體	密封（液）	密封（氣）	工作壓力(MPa)	工作溫度(℃)	適用介質
J13w-16	16	2.4	1.76	0.6	16	p≤200℃	液化石油氣水、油品等
J13w-40p	4.0	6.0	4.4	0.6	4.0	p≤200℃
J13w-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J13w-320p	32.0	48.0	35.2	0.6	32.0	C≤425℃

四、J13W型針型閥主要外形及連接尺寸

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
公稱直徑DN(mm)	管螺紋	Do	L	H	Hi	d	重量(Kg)
6	1/4	60	55	92	102	4	0.63
10	3/8	60	60	90	100	5	0.65
15	1/2	65	65	97	107	6	0.8
20	3/4	80	80	109	121	8	1.07
25	1	100	90	122	132	10	1.8

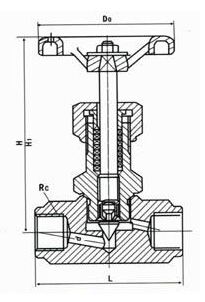

J13W-160PⅢ內螺紋針形閥結構圖紙：

J13W-160PⅢ內螺紋針形閥結構圖紙
