上海吉邁閥門制造有限公司主要生產≦Q47F、Q347F、Q647F、Q947F固定球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
【產品概述】

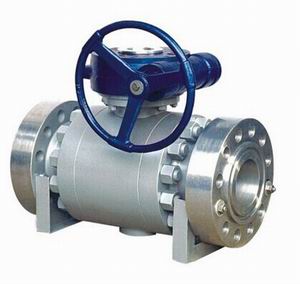

Q47F、Q347F、Q647F、Q947F固定球閥適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
【閥門型號】
固定球閥型號有：q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。
【產品特點】
1、閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。
2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。
3、樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛。
【結構示意圖】
圖中標注數字解析：1表示球體，2、25表示軸襯，3表示密封圈，4表示閥座，5、9、22、31表示O型圈，6表示防火墊，7表示支撐圈，8、27表示彈簧，10、23表示注脂閥，11、17、21、32表示墊片，12表示閥蓋，13表示螺柱，14表示螺母，15、18、34表示螺釘，16表示螺塞，19表示球，20表示底蓋，24表示閥體，26表示排泄閥，28表示鍵，29表示閥桿，30表示止推軸承，33表示上閥桿座，35表示填料，36表示填料壓套，37表示壓板，38、39、41表示螺栓，40表示支架，42表示驅動結構。
【性能參數】
|
固定球閥型號
|
適用溫度(℃)
|
適用介質
|
材料
|
|
Q47F-16C
|
-29～150
|
水、蒸汽、油品等
|
碳鋼
|
|
Q47F-16P
|
CF8
|
【外形和連接尺寸】
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
H1
|
D0
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
160
|
85
|
-
|
|
65
|
191
|
180
|
140
|
120
|
18
|
4-18
|
170
|
95
|
-
|
|
80
|
206
|
195
|
160
|
135
|
20
|
8-18
|
200
|
110
|
-
|
|
100
|
229
|
215
|
180
|
155
|
20
|
8-18
|
210
|
120
|
-
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
350
|
215
|
-
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
530
|
190
|
-
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
575
|
230
|
600
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
585
|
260
|
600
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
730
|
300
|
600
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
860
|
350
|
800
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
935
|
395
|
800
|
|
450
|
864
|
640
|
585
|
545
|
40
|
20-30
|
975
|
440
|
800
|
|
500
|
912
|
705
|
650
|
608
|
44
|
20-34
|
1060
|
485
|
800
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
1170
|
591
|
800
|
|
700
|
1245
|
910
|
840
|
788
|
50
|
24-41
|
1270
|
686
|
800
|
