產品型號：D71X、D371X、D671X、D971X
產品口徑：DN50-DN1200
產品壓力：1.0mpa-1.6mpa
連接方式：對夾中線
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦D71X、D371X、D671X、D971X型中線對夾蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

D71X、D371X、D671X、D971X型中線對夾蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

【閥門型號】

中線對夾氣動蝶閥的常見型號有：d671x-10、d671x-16、d671f-10、d671f-16等。

【產品特點】

1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝。

2、90°回轉，啟閉迅速。

3、由扭矩產生彈性密封，密封可靠。

4、選擇不同零部件材質，可適用于多種介質。

【執行標準】

設計規范： GB/T 12238

結構長度： GB/T 12221

法蘭連接： GB/T 9113

試驗與檢驗：GB/T 13927

【性能參數】

中線對夾蝶閥型號		D371X-10 D371X-16 D371F-10 D371F-16	D671X-10 D671X-16 D671F-10 D671F-16	D971X-10 D971X-16 D971F-10 D971F-16
工作壓力(MPa)		1.0~1.6 (PN10-PN16)
適用溫度(℃)		≤180℃
適用介質		空氣、水、蒸氣、煤氣、油品等
材料	閥體	鑄鐵球鐵碳鋼不銹鋼鋁合金
	蝶板	鑄鐵球鐵碳鋼不銹鋼鋁合金
	閥桿	2Cr13 F304 F316
	密封面	橡膠 NBR EPDM PTFE
	填料	柔性石墨 PTFE

【主要連接外形尺寸】

公稱通徑（DN）	主要外形尺寸					主要連接尺寸
	主要外形尺寸					1.0MPa		1.6MPa		2.5MPa
	L	H	H0	A	B	D0	n-Фd	D0	n-Фd	D0	n-Фd
50	43	63	315	180	65	110	4-Ф14	125	4-Ф18	125	4-Ф18
65	46	70	330	180	65	130	4-Ф14	145	4-Ф18	145	4-Ф18
80	46	83	390	245	72	150	4-Ф18	160	8-Ф18	160	8-Ф18
100	52	105	431	240	72	170	4-Ф18	180	8-Ф18	180	8-Ф18
125	56	115	455	240	72	200	8-Ф18	210	8-Ф18	210	8-Ф18
150	56	137	626	350	93	225	8-Ф18	240	8-Ф22	240	8-Ф22
200	60	164	720	350	93	280	8-Ф18	295	8-Ф22	295	12-Ф22
250	68	206	800	550	350	335	12-Ф18	350	12-Ф22	355	12-Ф26
300	78	230	860	600	350	395	12-Ф22	400	12-Ф22	410	12-Ф26
350	78	248	883	600	350	445	12-Ф22	460	16-Ф22	470	16-Ф26
400	102	289	972	600	350	495	16-Ф22	515	16-Ф26	525	16-Ф30
450	114	320	1043	750	380	550	16-Ф22	565	20-Ф26	585	20-Ф30
500	127	343	1098	750	380	600	20-Ф22	620	20-Ф26	650	20-Ф33
600	154	413	1236	750	380	705	20-Ф26	725	20-Ф30	770	20-Ф36
700	165	478	1431	750	380	810	24-Ф26	840	24-Ф30	840	24-Ф36
800	190	525	1488	750	380	920	24-Ф30	950	24-Ф33	950	24-Ф39
900	203	620	1655	125	380	1020	24-Ф30	1050	28-Ф33	1050	28-Ф39
1000	216	725	1765	1500	580	1120	28-Ф30	1160	28-Ф36	1170	28-Ф42
1200	254	780	1976	1500	580	1340	32-Ф33	1380	32-Ф39	1390	32-Ф48

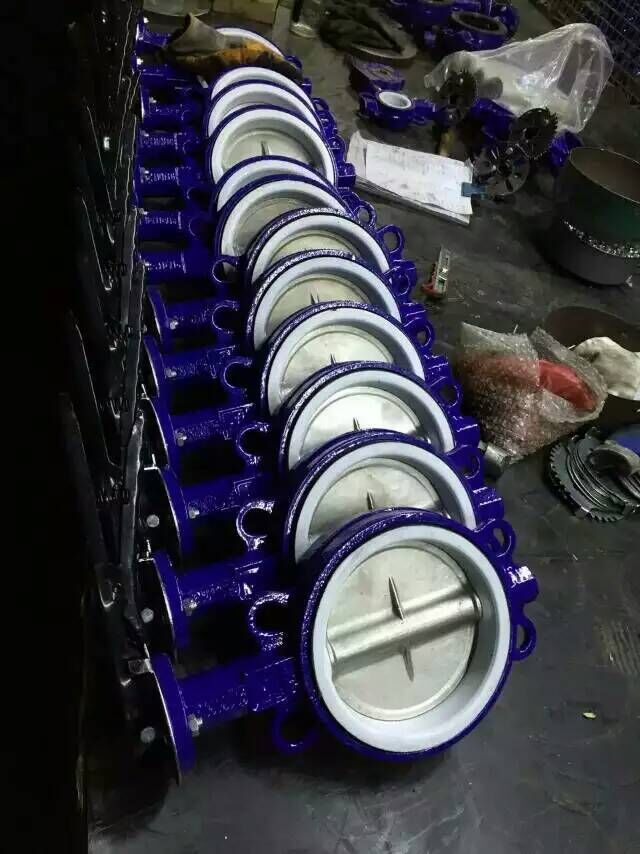

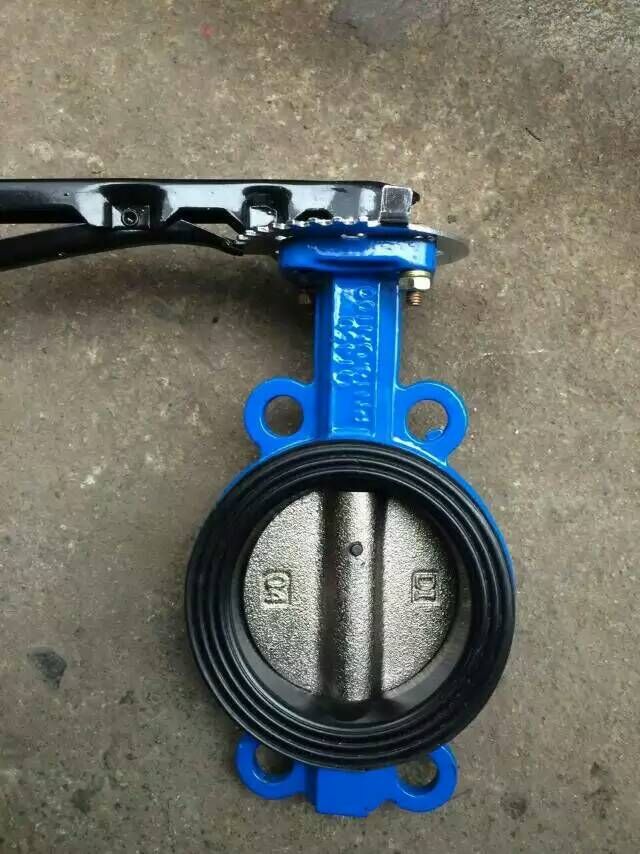

倉庫實物圖：
